Die komplette Bearbeitung vom Flachglas zum hochwertigen Formglas
Unbegrenzte Möglichkeiten
MultiChannelKühlung und Hochleistungsspindel für Werkzeuge von 3 mm bis 200 mm bis 24.000 U/min.
Höchste Produktivität
Maximale Leistung und beste Qualität für höchste Effizienz in der Flachglasbearbeitung.
Zuverlässig und langlebig
Konstante Produktion bei stabiler Qualität für langfristige Zuverlässigkeit.
Unsere Maschinen
Whatever You Need – We Serve It Best
CNC Schneiden
Technische Daten
| RS 7.51 | RS 7.53 | RS 7.55 | ||
| Glastafelgröße max min | 3,3 x 6,3m | 2,55 x 3,3m | 1,6 x 2,5m | |
| Glasdicke von bis optional | 2 – 19 25 | min 0,7 | ||
| Schneidgewicht | ||||
| Beschleunigung | ||||
| Toleranz bis 1000 mm | ±0,15 | optional ≤ ±0,1 | ||
| Schnitgenauigkeit | wechselweise geschlossene oder offene Schnitte bis ≈ 8mm DIcke | |||
| Glasauflage | gesch. Transportpand CNC gesteuert auf massiver Stahlplatte | |||
| Schneiddruck | ||||
| Schneidöl / SR -Wechsel | < 5 sec | |||
CNC Schneiden-Brechen
Technische Daten
| RS 7.51 | RS 7.53 | RS 7.55 | ||
| Glastafelgröße max min | 3,3 x 6,3m | 2,55 x 3,3m | 1,6 x 2,5m | |
| Glasdicke von bis optional | 2 – 19 25 | min 0,7 | ||
| Schneidgewicht | ||||
| Beschleunigung | ||||
| Toleranz bis 1000 mm | ±0,15 | optional ≤ ±0,1 | ||
| Schnitgenauigkeit | wechselweise geschlossene oder offene Schnitte bis ≈ 8mm DIcke | |||
| Glasauflage | gesch. Transportpand CNC gesteuert auf massiver Stahlplatte | |||
| Schneiddruck | ||||
| Schneidöl / SR -Wechsel | < 5 sec | |||
CNC Kalottenschneiden
Technische Daten
| RS 7.51 | RS 7.53 | RS 7.55 | ||
| Glastafelgröße max min | 3,3 x 6,3m | 2,55 x 3,3m | 1,6 x 2,5m | |
| Glasdicke von bis optional | 2 – 19 25 | min 0,7 | ||
| Schneidgewicht | ||||
| Beschleunigung | ||||
| Toleranz bis 1000 mm | ±0,15 | optional ≤ ±0,1 | ||
| Schnitgenauigkeit | wechselweise geschlossene oder offene Schnitte bis ≈ 8mm DIcke | |||
| Glasauflage | gesch. Transportpand CNC gesteuert auf massiver Stahlplatte | |||
| Schneiddruck | ||||
| Schneidöl / SR -Wechsel | < 5 sec | |||
3 verschiedene BearbeitungsZentren
für die Komplettbearbeitung Ihrer Glasprodukte
BZ mit fahrender Brücke
RS 89.07 VSS maximale Flexibilität bei höchster Automatisierung
Die RS 89.07 VSS ist unser Spitzenmodell, entwickelt für die absolute Kleinserienfertigung und 1 Stück Produktion bei 0-Rüstzeit , ohne Fachkraft komplett „Mannlos“ weil vollautomatisch!
Technische Daten
| Anzahl Schleifköpfe | 1 |
| min. Glas | 250 x 90 mm, kleinere auf Anfrage |
| max. Glas | 2500 x 1500 mm bei Werkzeug max. Ø 150 mm |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | in der Maschine |
| Beladung | manuell oder mit Roboter |
| Entladung | manuell oder mit Roboter |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 60 Stück/h |
| Besonderheiten | sehr hohe Flexibilität, sehr hoher Automatisierungsgrad möglich, für 1-Stück-Produktion und Kleinserien unschlagbar, für komplexe Bearbeitungungen sehr gut geeignet |

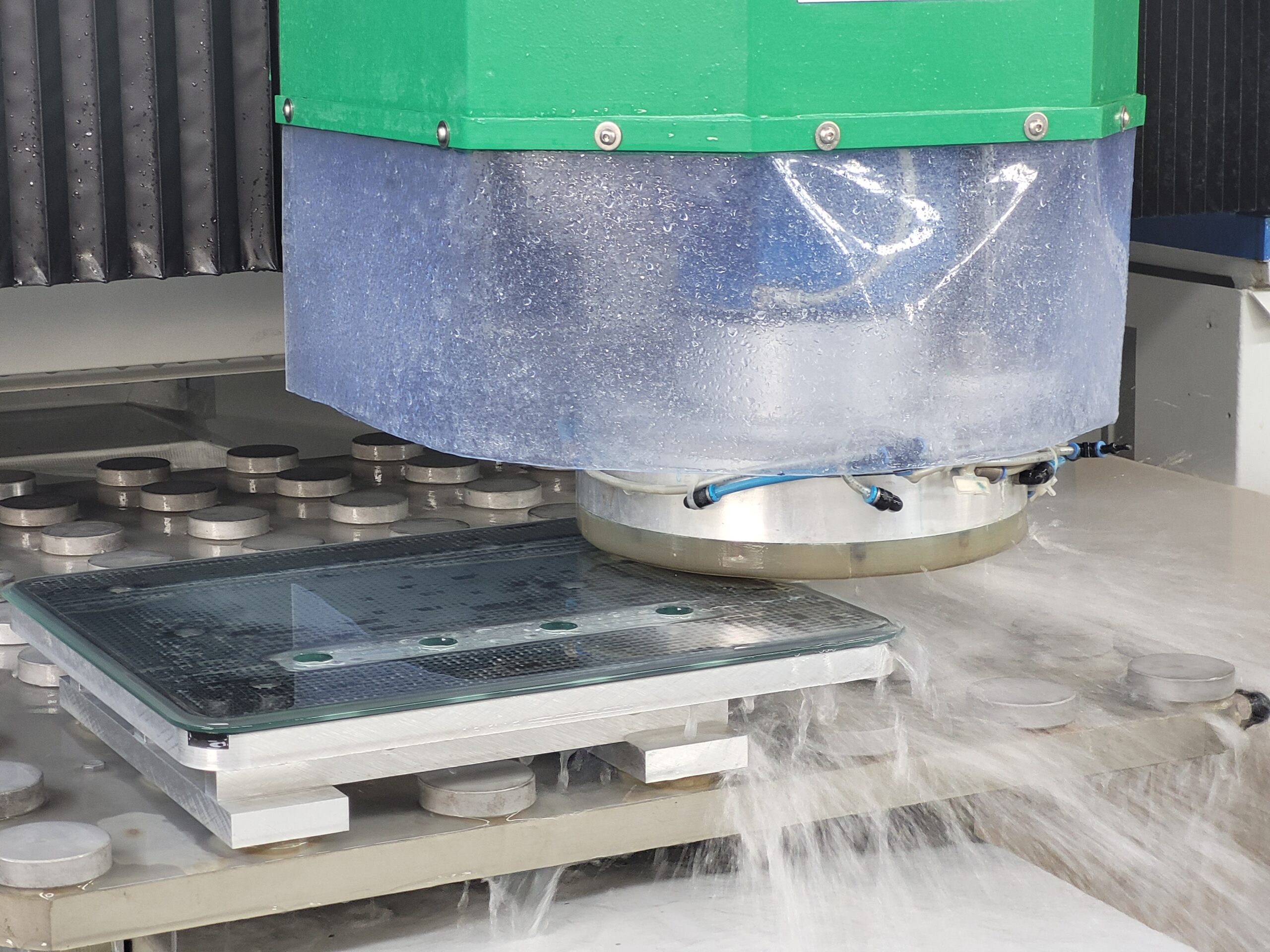

BZ mit stehender Brücke

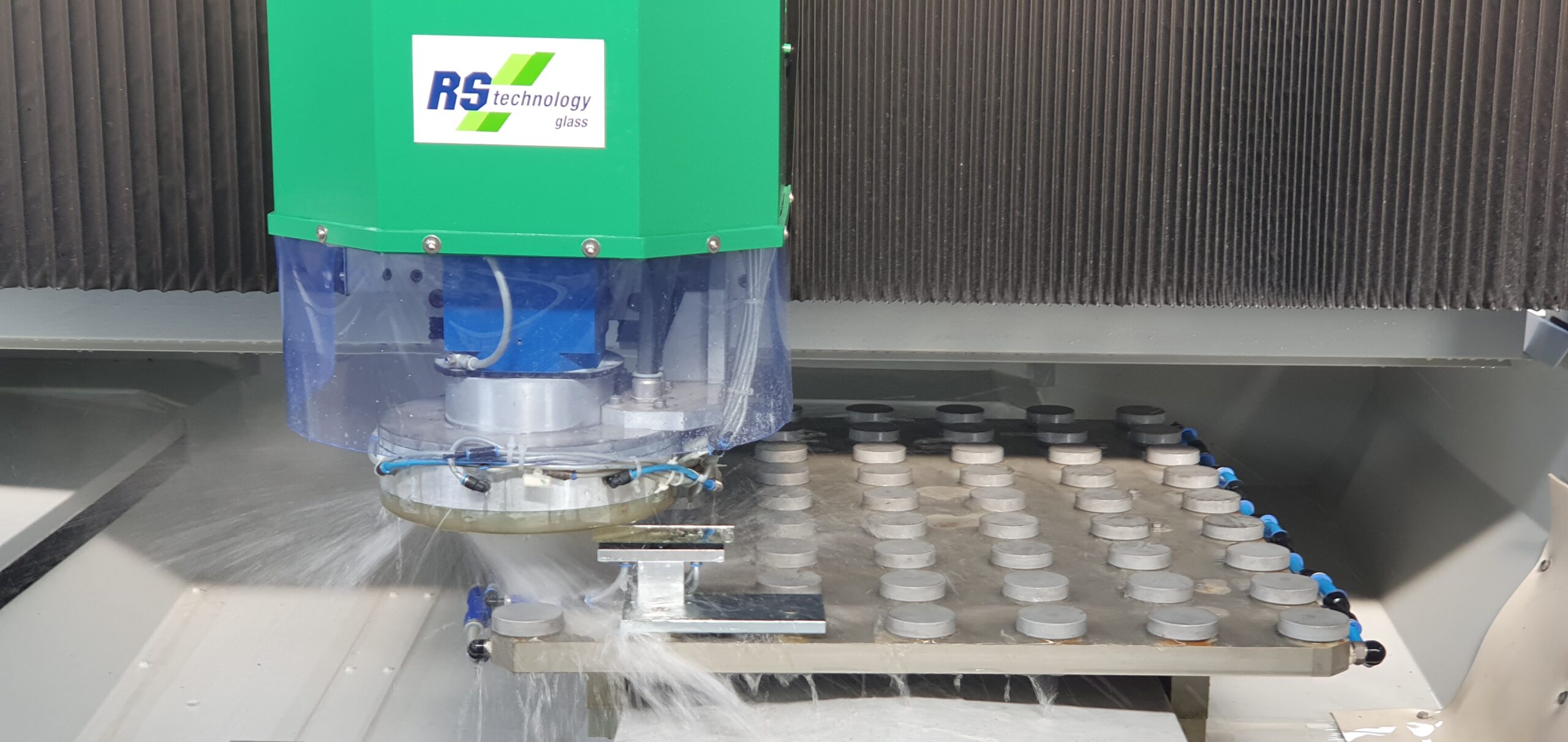

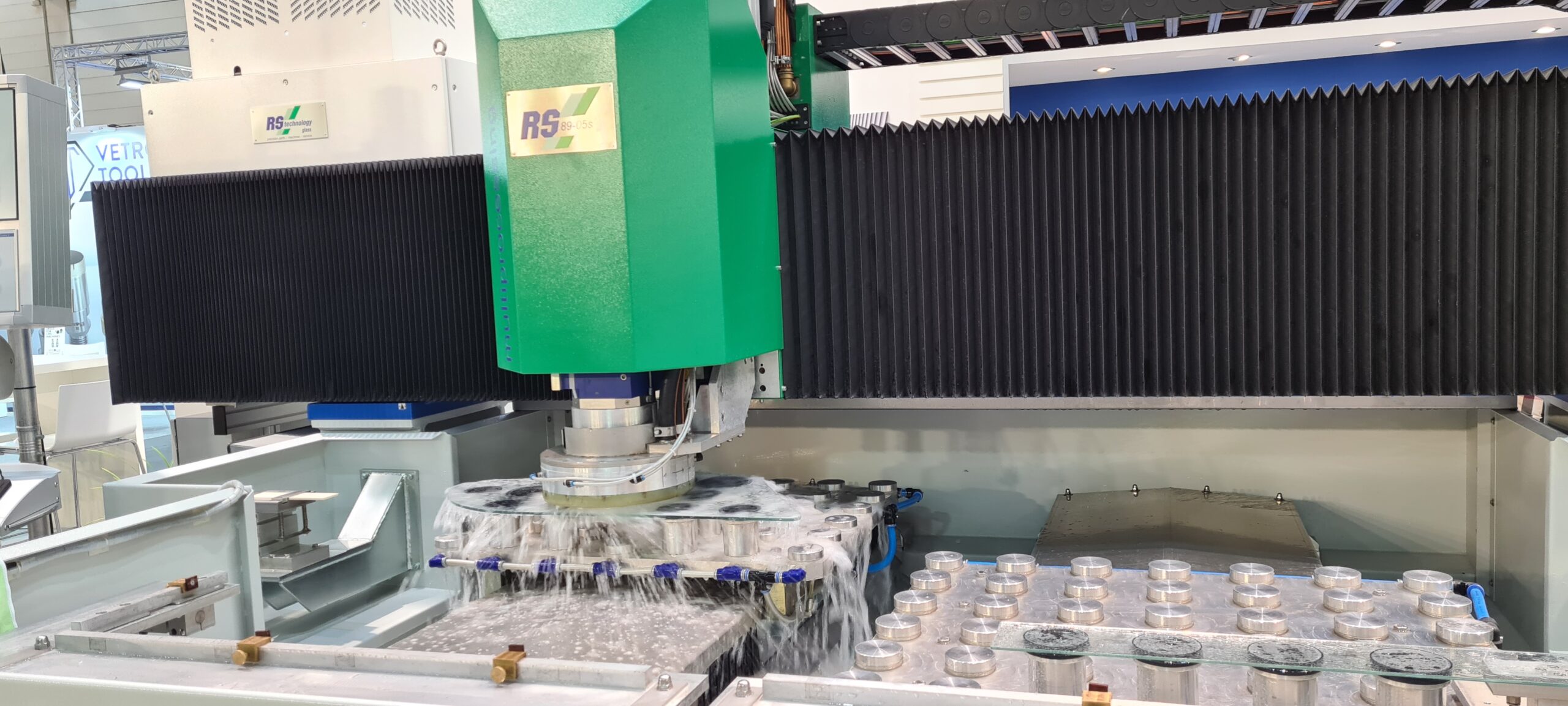

RS 89.05 von Haus aus hohe Produktivität durch kürzeste Glaswechselzeiten
Die RS 89.05 ist perfekt geeignet für Unternehmen die auch komplexere Bauteile im Serienbetrieb leistungsstark herstellen möchten.
Technische Daten
| Anzahl Schleifköpfe | 1 oder 2 |
| min. Glas | 300 x 250 mm, kleinere auf Anfrage |
| max. Glas mit 2 Köpfen gleichzeitig | 500 x 800 mm bei Werkzeug max. Ø 150 mm |
| max. Glas mit 1 Kopf im Pendelbetrieb | 1150 x 800 mm (small) 1200 x 1450 mm (standard) 1200 x 2000 mm (large) weitere auf Anfrage |
| max. Glas mit 1 Kopf und Gantrytischbetrieb | 2300 x 800 mm (small) 2500 x 1450 mm (standard) 2500 x 2000 mm (large) weitere auf Anfrage |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | in der Maschine oder auf externem Positioniertisch |
| Beladung | manuell, mit Roboter oder mit Shuttle |
| Entladung | manuell, mit Roboter oder mit Shuttle |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 150 Stück/h im 1-Kopf-Pendelbetrieb |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 300 Stück/h im 2-Kopf-Pendelbetrieb |
| Besonderheiten | sehr hoher Automatisierungsgrad möglich, sehr kurze Glaswechselzeiten -> Sehr hohe Produktionsleistung |

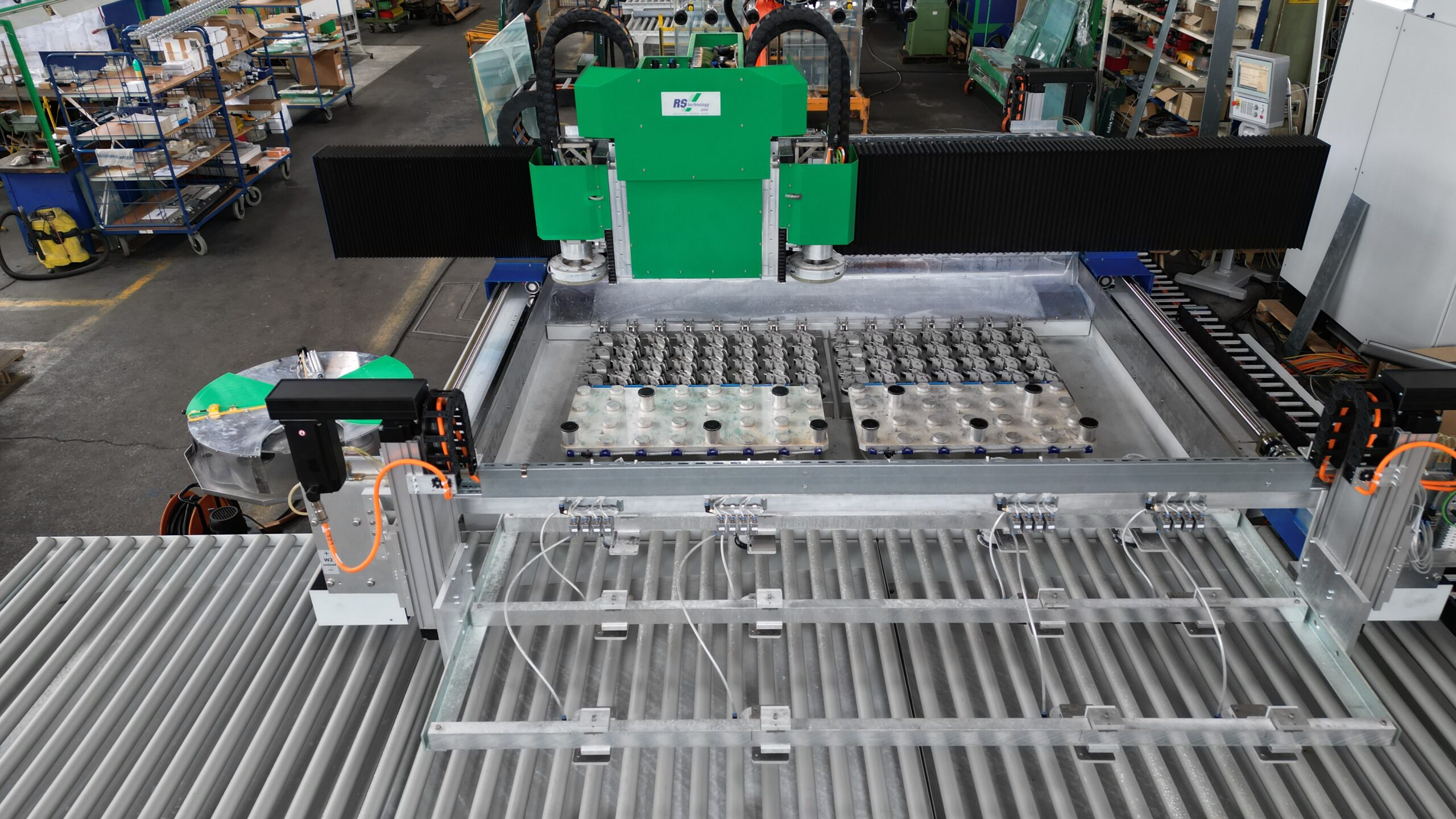

BZ mit fahrender Brücke In-Line-Konzept

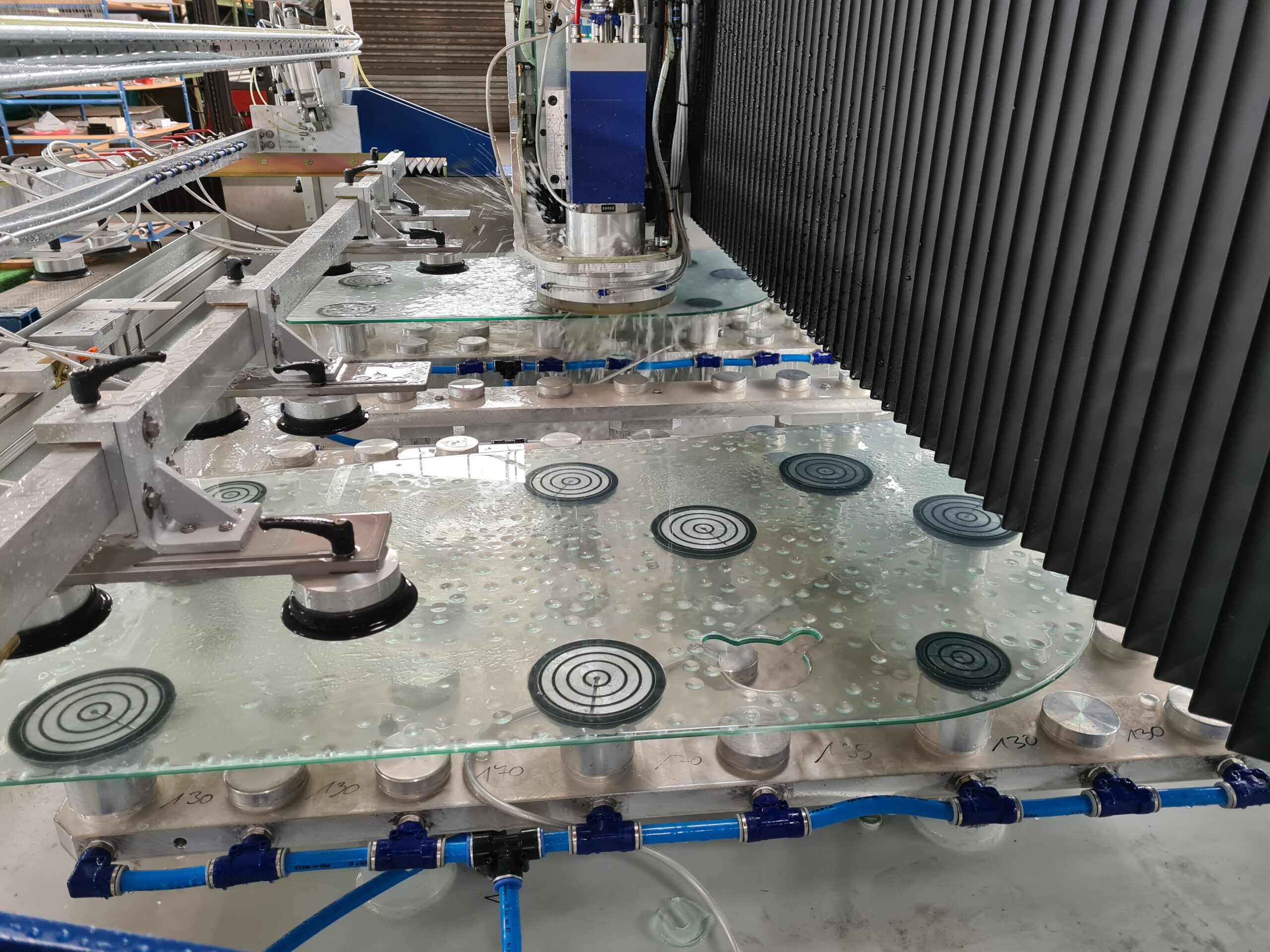

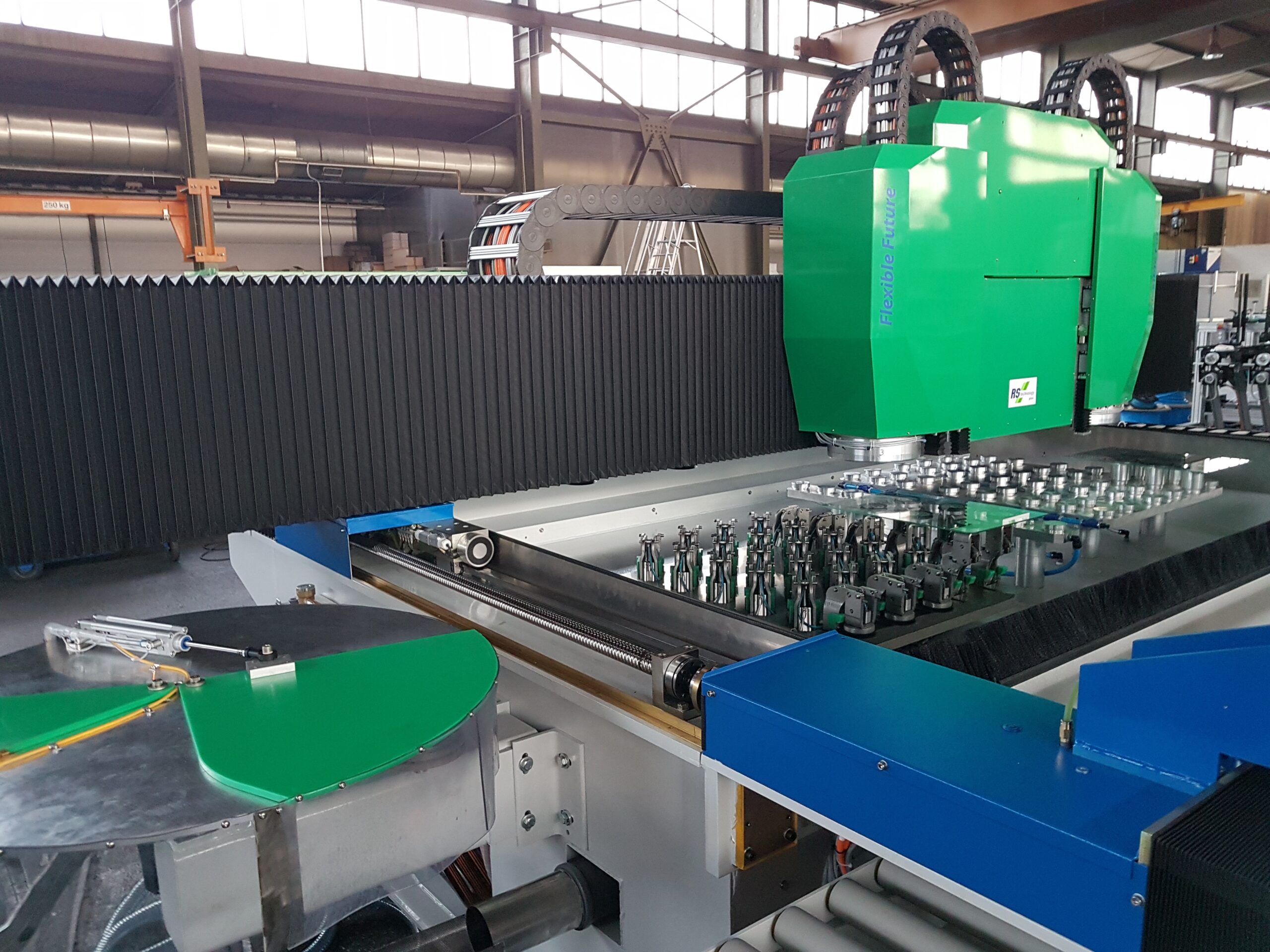

RS 8.14 FF höchste Leistung bei maximaler Flexibilität
Die RS 8.14 FF ist die Anlage mit ungeahnten Möglichkeiten. Fast alles ist möglich und das auch noch dank 2 Schleifköpfen in hoher Stückzahl
Technische Daten
| Anzahl Schleifköpfe | 1, 2 oder 4 |
| min. Glas | 300 x 250 mm, kleinere auf Anfrage |
| max. Glas mit 2 Köpfen gleichzeitig | 1000 x 1450 mm |
| max. Glas mit 1 Kopf | 2500 x 1450 mm bei Werkzeug max. Ø150 mm |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | Positioniertisch direkt vor der Maschine |
| Beladung | manuell oder mit Roboter |
| Entladung | automatisch auf Rollengang |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 260 Stück/h im 2-Kopf-Betrieb |
| Besonderheiten | Hand- und Roboterbeladung beliebig anwendbar, Serien- und 1-Stück Produktion geeignet, mittlere Gläser im Doppelkopfbetrieb machbar, große Gläser leicht zu handeln und zu positionieren –> Sehr hohe Gesamt-Flexibilität |
Bohren
Individuell erstellte Bohrlösungen als C-Rahmen- oder Portallösung, vollständig in Ihr Gesamtkonzept integriert, mit automatischer Verbindung zum Waschen, bei Bedarf auch mit Inspektion.
Technische Daten
Wir bieten Ihnen eine Lösung, die all Ihren Anforderungen entspricht. Für weitere Informationen kontaktieren Sie uns.
Waschen
Entsprechend der Anforderungen ihrer Oberflächenbehandlung integrieren wir die passende Wasch- und Trockenanlage in ihre Produktionslinie.
Technische Daten
Wir bieten Ihnen eine Lösung, die all Ihren Anforderungen entspricht. Für weitere Informationen kontaktieren Sie uns.
CNC-Bearbeitung mit
Bohr- und Waschmaschine
RS 12.35 maximale Flexibilität bei höchster Automatisierung
Mit der 12.35 können Sie vollautomatisch in Serie produzieren.
Technische Daten
| Anzahl Schleifköpfe | 1 oder 2 |
| min. Glas | 300 x 250 mm, kleinere auf Anfrage |
| max. Glas mit 2 Köpfen gleichzeitig | 500 x 800 mm bei Werkzeug max. Ø 150 mm |
| max. Glas mit 1 Kopf im Pendelbetrieb | 1150 x 800 mm (small) 1200 x 1450 mm (standard) 1200 x 2000 mm (large) weitere auf Anfrage |
| max. Glas mit 1 Kopf und Gantrytischbetrieb | 2300 x 800 mm (small) 2500 x 1450 mm (standard) 2500 x 2000 mm (large) weitere auf Anfrage |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | in der Maschine oder auf externem Positioniertisch |
| Beladung | manuell, mit Roboter oder mit Shuttle |
| Entladung | manuell, mit Roboter oder mit Shuttle |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 150 Stück/h im 1-Kopf-Pendelbetrieb |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 300 Stück/h im 2-Kopf-Pendelbetrieb |
| Besonderheiten | sehr hoher Automatisierungsgrad möglich, sehr kurze Glaswechselzeiten -> Sehr hohe Produktionsleistung |
Vollautomatische Formglaslinie
RS 12.01 Schneiden, Brechen, CNC-Bearbeitung, Bohren, Waschen
Die RS 12.01 ermöglicht Ihnen die komplette Bearbeitung für absolute Freiformgläser.
Technische Daten
| Anzahl Schleifköpfe | 1 oder 2 |
| min. Glas | 300 x 250 mm, kleinere auf Anfrage |
| max. Glas mit 2 Köpfen gleichzeitig | 500 x 800 mm bei Werkzeug max. Ø 150 mm |
| max. Glas mit 1 Kopf im Pendelbetrieb | 1150 x 800 mm (small) 1200 x 1450 mm (standard) 1200 x 2000 mm (large) weitere auf Anfrage |
| max. Glas mit 1 Kopf und Gantrytischbetrieb | 2300 x 800 mm (small) 2500 x 1450 mm (standard) 2500 x 2000 mm (large) weitere auf Anfrage |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | in der Maschine oder auf externem Positioniertisch |
| Beladung | manuell, mit Roboter oder mit Shuttle |
| Entladung | manuell, mit Roboter oder mit Shuttle |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 150 Stück/h im 1-Kopf-Pendelbetrieb |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 300 Stück/h im 2-Kopf-Pendelbetrieb |
| Besonderheiten | sehr hoher Automatisierungsgrad möglich, sehr kurze Glaswechselzeiten -> Sehr hohe Produktionsleistung |
Vollautomatische CNC-Bearbeitung mit Bohranlage
RS 12.31 maximale Flexibilität bei höchster Automatisierung
Mit der RS 12.31 Linie ist eine vollautomatische Fertigung sowohl für eine Einstückproduktion als auch eine Kleinserienproduktion mit Null-Rüstzeit möglich.
Technische Daten
| Anzahl Schleifköpfe | 1, 2 oder 4 |
| min. Glas | 300 x 250 mm, kleinere auf Anfrage |
| max. Glas mit 2 Köpfen gleichzeitig | 1000 x 1450 mm |
| max. Glas mit 1 Kopf | 2500 x 1450 mm bei Werkzeug max. Ø150 mm |
| Glasdicke | 1,2 bis 19 mm |
| Vorschubgeschindigkeit | max. 40 m/min |
| Spindel | 3000 – 18000 min⁻¹ bei Rundlauf <0,003 mm |
| Werkzeugschnittstelle | HSK 63 F |
| Prozessmöglichkeiten | Schleifen, Polieren, Bohren und Fräsen |
| Kühlung | RS technology Multi-Channel-Kühlung, patentiert |
| Glasauflage | verschiedene Saugysteme stehen zur Wahl |
| Positionierung | Positioniertisch direkt vor der Maschine |
| Beladung | manuell oder mit Roboter |
| Entladung | automatisch auf Rollengang |
| Kapazität beim Schleifen, z.B. 4mm Glas | bis zu 260 Stück/h im 2-Kopf-Betrieb |
| Besonderheiten | Hand- und Roboterbeladung beliebig anwendbar, Serien- und 1-Stück Produktion geeignet, mittlere Gläser im Doppelkopfbetrieb machbar, große Gläser leicht zu handeln und zu positionieren –> Sehr hohe Gesamt-Flexibilität |
